网关开关接线图解法步骤是什么？

在智能家居系统、自动化控制系统或者网络设备中，网关开关是实现设备与网络互连的关键设备。了解网关开关的接线操作，对于电工或系统集成者来说是基础技能。本文将为您提供网关开关接线图解法步骤，指导您一步步完成操作，确保接线准确、安全。

接线前的准备工作

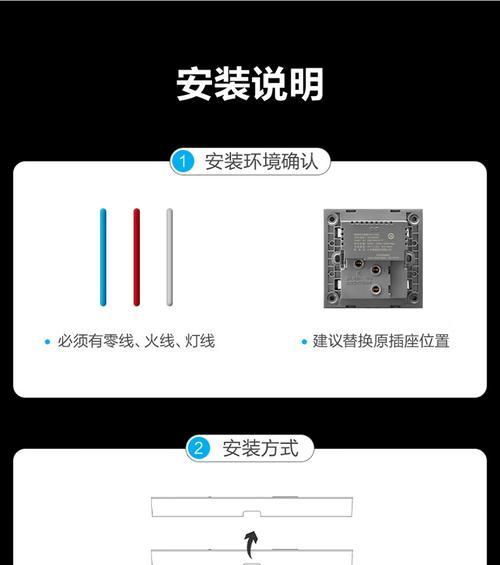

开始接线前，需要进行一些基础的准备工作。确认电源已经关闭，确保在接线过程中不会有触电风险。接着，准备好网关开关、接线端子、电线、以及必要的接线工具，如螺丝刀、剥线钳等。仔细阅读网关开关的说明书，了解其接线端子的功能和接线要求。

识别网关开关的接线端子

网关开关通常有多个接线端子，这些端子具有不同的功能标识。"IN"端子可能是用来接收来自外部设备信号的输入端，而"OUT"端子可能是向其他设备发送控制信号的输出端。务必按照产品说明书的指导，逐一识别这些端子。

网关开关接线步骤

第一步：接通电源线

找到网关开关的电源线接入口，一般会标有"L"和"N"标识，分别代表火线（Live）和零线（Neutral）。使用剥线钳剥去相应长度的电线绝缘层，然后将火线和零线分别旋紧到对应的接线端子上。确保接线牢固，避免松动导致接触不良。

第二步：连接输出端子

根据网关开关的控制需求，可能需要将外部设备的输入端子连接到网关开关的输出端子上。同样地，剥去电线的绝缘层，按照说明书的要求，将设备的控制线连接到"OUT"端子上。

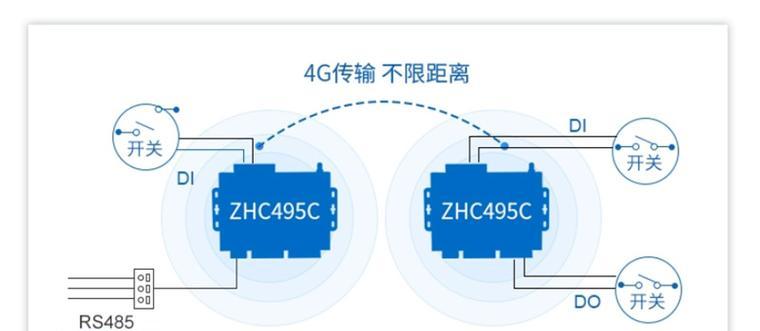

第三步：连接输入端子

如果网关开关需要接收其他设备的信号，找到标识有"IN"的输入端子，按照上述剥线和紧固步骤，将相关设备的信号线连接到该端子上。

第四步：确认接线无误

完成所有接线后，仔细检查每个连接点是否牢固可靠，并确保所有线缆不会裸露，防止短路或触电。

第五步：恢复电源并测试

接线完成后，可以恢复电源，打开总闸。接着，进行系统测试，确保网关开关能够正常接收信号并控制相关设备，验证接线的正确性和网关开关的功能正常。

常见问题与解决方案

在进行网关开关接线的过程中，可能会遇到以下问题：

1.接线错误：如果网关开关没有正常工作，首先检查接线是否错误或松动。重新检查每个接线点，确保没有接错端子，同时接线稳固。

2.设备无反应：如果设备没有反应，可能是接线正确但设备故障。此时，需要检查设备本身是否需要复位或者升级固件。

3.信号不稳定：信号不稳定可能是由于线路干扰或屏蔽问题。可以尝试更换屏蔽线缆，或增加信号滤波器来提高稳定性。

小结

综合以上所述，网关开关的接线看似复杂，但只要按照本文所述步骤，细致地识别端子，正确地连接电源和控制线，并在接线后进行必要的检查与测试，就能确保网关开关的稳定运行。在操作时务必遵循安全规范，确保个人安全。通过实践，相信您能够熟练掌握网关开关的接线技术。
